BAB 5

 DASAR TEKNIK JARINGAN KOMPUTER DAN TELEKOMUNIKASI DALAM PENGGUNAAN ALAT UKUR

A.Perkakas dan alat ukur teknik jaringan komputer dan tekekomunikasi

Dalam melakukan perancangan atau memperbaiki sistem telekomunikasi elektronika dibutuhkan perkakas atau perangkat untuk membuat suatu desain,memperbaiki atau untuk pengujian.Instrumen instrumen yang diterapkan dalam suatu sistem telekomunikasi sangat banyak jenisnya bentuk dan fungsinya.Perkakas dan instrumen dikelompokkan menjadi 3 jenis yaitu:

1.Perkakas Manual                                                       a.)Tool kits

        Alat bantu yang dibutuhkan dalam pembuatan dan reparasi sistem telekomunikasi peralatan ukur solder,cutter,catut,pinset,obeng.    Peralatan tool kits meliputi:

 1.Ic extractor

 2.Folding hex wrench

 3.6"adjustable wrench

 4.6" foceps

 5.Inspection mirror

 6.Mini Flashlight

 7.Desoldering  pump

 8.5"diagonal cuter

 9.5"Snipe nose pliers

10.Wire striper (AWG 30-20)

11.Modular plug crimpe

12.Rotary coax stripper

13.Coaxcrimper

14.Assorted screwdrivers

15.Soldering iron(opeatest at 120v AC)

16.Zipper bag

Gambar tool kits:

     b.)Meter Beroda

        Adalah alat ukur yang menggukan roda.

Jika roda berputar,naka secara otomatis jarak telah dilalui roda dapat diketahui panjangnya.

Keunggulannya adalah kemudahan dalam mengukur jarak dengan mengikuti lekukan permukaan tanah.Ada dua jenis meter beroda:

 1.Meter beroda pengukur jarak pendek

  Digunakan secara mudah,karena bentuknya kecil sehingga dapat disimpan pada penyimpanan dengan mudah.Meteran ini dapat di gunakan untuk mengukur jarak hingga 3 km.

Gambar meter beroda jarak pendek:

 2.Meter beroda pengukur jarak jauh

 Digunakan di luar ruangan,tampilan atau hasil ukur terdidiri 2 pilihan yaitu berupa angka analog atau angka digital 5 digit.Dapat mengukur jarak lebih dari 3 km.

Gambar meter beroda jarak jauh:

Contohnya dengan merek Marksman Distance Measuring Whell seri 55154C.Spesifikasi yang di tawarkan sebagai berikut:

a.keakuratan pengukuran

b.pengukuran jarak dapat dilakukan mencapai hingga 3000m

c.perangkat roda ringan

d.jumlah angka penghitung 5 digit

e.pengaturan dan pembacaan mudah dilakukan

   C.)Kebutuhan Kabel Telepon

   Cara menggunakan meter beroda(Measuring   Whell)

  1.menyiapkan meter beroda

  2.angka penunjuk diatur pada posisi awal nol

  3.gagang meter dipegang kemudianroda diletakkan diatas tanah

  4.panjang gagang disesuaikan dengan kenyamanan

  5.roda dijalankan sesuai dengan melihat pada angka penunjuknya

2.Perkakas Elektrik

   a)Solder rangkain>>solder adalah suatu campuran logam atau metal yg mempunyai titik lebur relatif rendah.

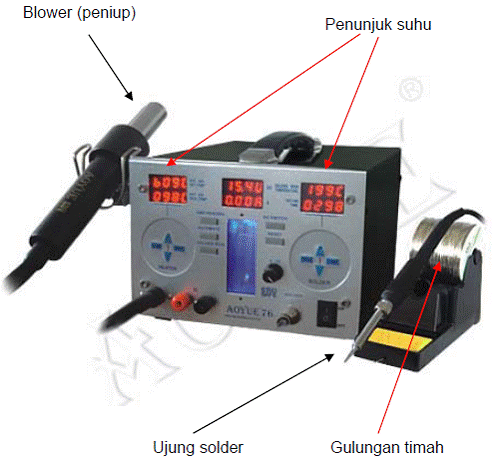

Gambar solder:

   b)Power supply>>merupakan kopmpnone penting karena jika tidak ada komponen ini tidak mungkin pengajuan dapa dilkukan.

  Gambar Power Supply:

3.Peralatan Ukur

   a)Multimeter>>untuk mengukur arus dan tegangan untuk mengetahui sambungan penghantar putus atau tidak

Gambar Multimeter:

   b)Kapasitas meter>>untuk mengukur besar kapasitansi suatu bahan atau kapasitor

 Gambar Kapasitas Meter:

4.Alat Pengukur Frekuensi

   a)Freguency counter>>untuk memecah yang dihasilkan suatu osilator

Gambar Freguency Conter:

   b)Function Weveform Generator>>utk membangkitkan gelombang sinyal pengujian maupun perawatan sistem telekomu

Gambar Function Weveform Generator:

  c)Analog RF signal Generator>>untuk membangkitkan sinyal RF analog

  d)Osiloscope>>untuk mihat bentuk gelombang listrik pada rangkaian

Gambar Osiloscope:

B.Perangkat Penguji Teknik Jaringan Komputer Dan Telekomunikasi

1.Peranhkat Uji

   a)Logic Anlyser>>utk memonitor sinyal digital yang lebih dari satu titik

Gambar Logic Anlyser:

   b) Dpectum Anaylazer>>untuk melakukan pengukuran sinyal

   c)GSM Test>>untuk melakukan pengujian sinyal radio Gsm.

Gambar GSM Test:

   d)CDMA Mobile Test>>utk melakukan pengukuran sinyal CDMA



2.Penguji Kabel dan Antena

3.Lan Tester>>Untuk memeriksa benar tidaknya sambungan kabel

Gambar Lan Tester:

4.Tang Ampere>>Untuk mengukur arus listrik tanpa pemutusan kabel/mengukur tegangan tahana listrik

5.SWR Meter(Standing Wave Radio)

Rumus:(VF+VR):(VF-VR)

6.E-Fieldmeter>>type 704untuk mengukur pada muatan elektronis sutu objek dengan hasil pengukuran tegangan petensinua dinyatakan volt.
